高炉DCS集散控制系统

高炉DCS集散控制系统

高炉DCS集散控制系统

一、双钟高炉生产工艺概况
       高炉的炼铁工艺设施有高炉本体、风口平台及出铁厂、矿槽及料坑、双钟炉顶、主卷扬机、“顶燃式”热风炉及煤气和空气双预热、 布袋除尘及槽下槽上布袋除尘等组成。

二、计算机系统 硬件配置
1.系统硬件选型
       本着先进、可靠的原则,进行各种方案分析、对比,决定选用西门子自动化平台。整个系统共分8个子系统,11个上位监控站,8套可编程控制器。编程软件采用SETP7,为控制系统编程提供专门的多语言开发环境。具有生成标准导出功能块库或DFB库能力的编程器,它们能够在应用程序内重复调用。
       监控软件采用扩展性、灵活性极强的WIN CC系统。实现对生产过程的****监控,并且可以对重要参数形成历史记录,以报表或曲线的形式显示给操作人员。
2.系统硬件配置:

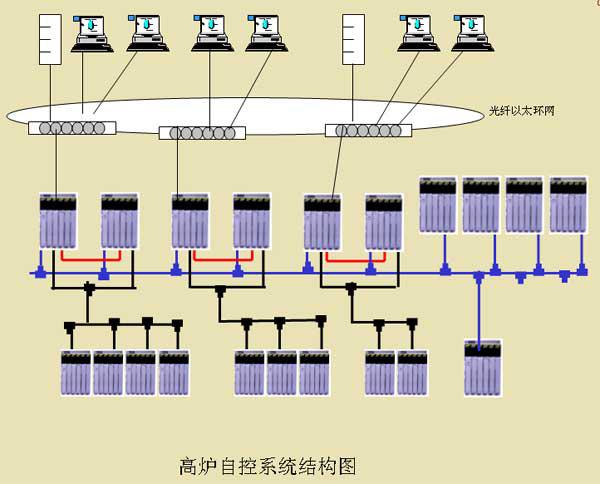

       双料钟高炉计算机控制系统所有PLC设备选用西门子自动化平台,每套PLC系统通过插在主底板上TCP/IP Ethernet模块连接在100M快速MB+局域网上;上位监控机采用分布式设计,采用光纤连接快速100M以太环网。高炉主控室、上料主控室内的上位机和PLC均采用100MBaseTX与交换机连接。上位监视系统由六台客户端、两台服务器组成以太环网,其中热风炉、高炉本体、上料PLC与槽上、卷扬、冲渣、煤气净化、TRT及称重模块组成MB+网。见高炉自控系统结构图
控制站:现场控制站计算机系统选用西门子的PLC产品,其中高炉上料系统包括槽下、料车、探尺及料钟炉顶四部分,这四部分设备的控制采用一套PLC;高炉本体设备的控制采用一套PLC;热风炉设备的控制采用一套PLC;槽上设备、粗煤气处理及煤气净化系统的控制、卷扬控制采用一套PLC。
监控站:在高炉主控室、上料值班室,共设置六台客户机,两台服务器;分别用于监控高炉本体、炉顶上料、热风炉及槽上等的控制设备。
网络:上位机监控系统采用冗余的以太环网,PLC设备采用MB+局域网。



三、计算机系统功能
1、高炉本体控制功能
       实现数据采集、炉顶压力减压阀组调节阀控制、混风温度调节控制、炉顶料钟自动控制、氧气总管流量调节控制、画面显示操作、实时趋势、历史趋势、报警记录和报表打印等功能。
2、槽下控制功能

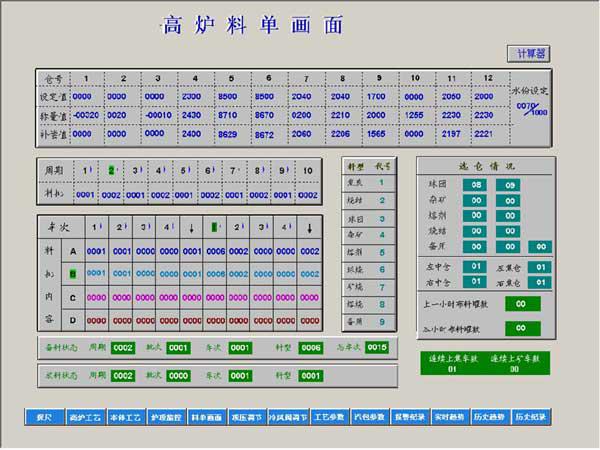

       实现对矿石、球团、烧结、焦炭等入炉原料的自动称量,并完成称量误差的自动补偿;实现槽下12个矿仓、12个称量斗、2条成品带、2条碎矿皮带、8台振动筛、4台给料机、1个翻板的自动控制,以及自动备料和放料。可对设备的运行进行手/自动切换和强制动作,并进行料单更改;对装料超时、放料超时等情况进行报警。
3、槽上控制功能
       实现高炉矿槽上12个原料仓,3个供料胶带机,2台卸料小车,卸料器的自动控制。
4、热风炉控制功能
       主要对三个热风炉的监视、连锁控制。实现热风炉助燃风、煤气、烟气、冷风、热风等阀门的动作,实现热风炉送风转燃烧、燃烧转送风的控制过程。热风炉有三种工作制:两烧一送,两送一烧,一烧一送,具有全自动/半自动/手动控制燃烧与换炉操作。
5、煤气净化系统
       系统控制煤气净化设备的单机、连锁控制功能,实现生产的监视、设备的控制、工艺参数的稳定功能。

6、炉顶卷扬控制
       主卷扬运行制度:主卷扬采用西门子 PLC,料车到料坑底发出到位信号,开启料斗闸门,料空且闸门管好后,发出上行信号,将料装入受料斗。
       碎焦卷扬控制:振筛工作停止,启动碎焦卷扬,如果解除联锁,也可手动控制。
7、监控画面

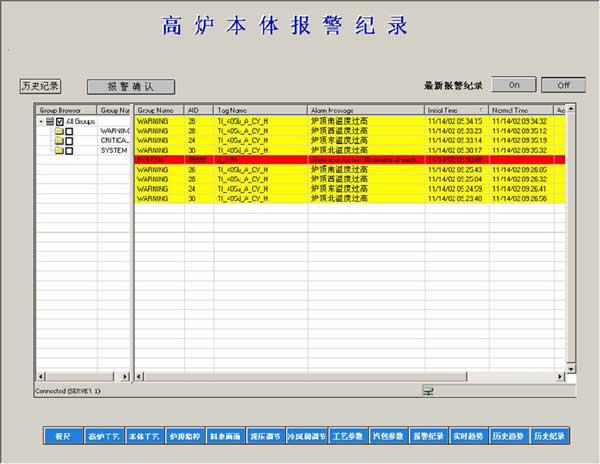

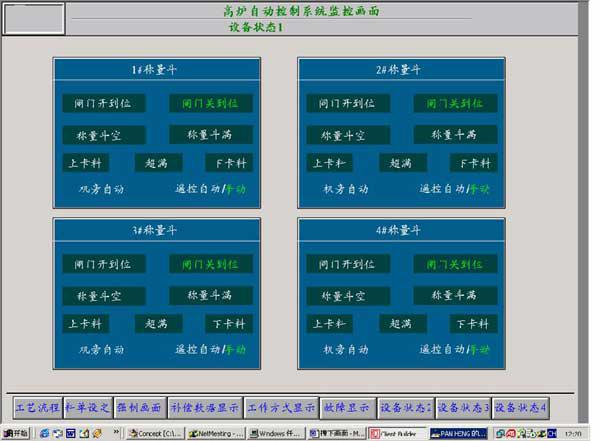

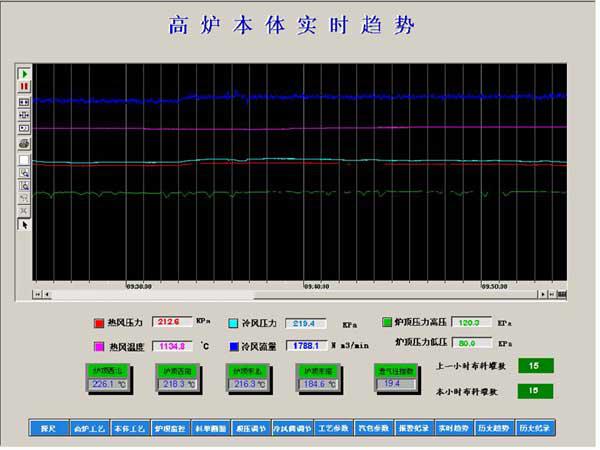

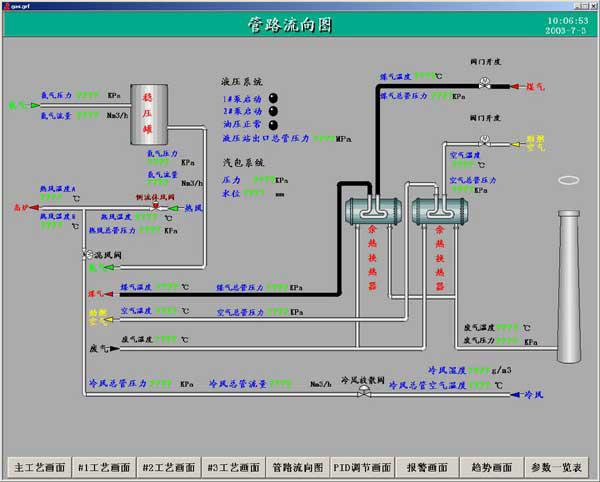

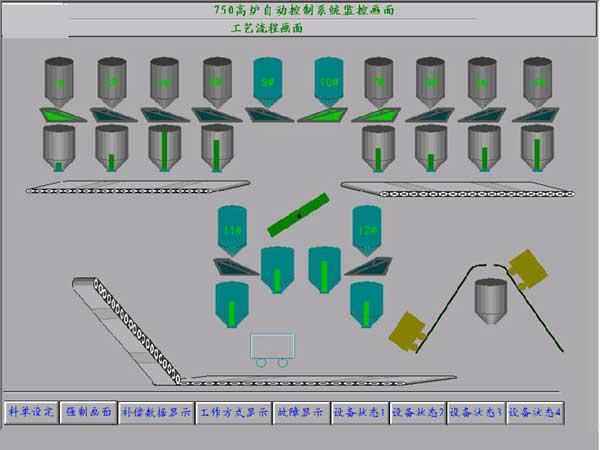

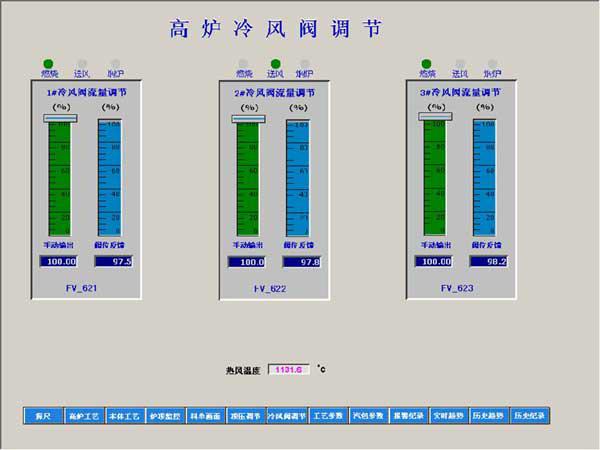

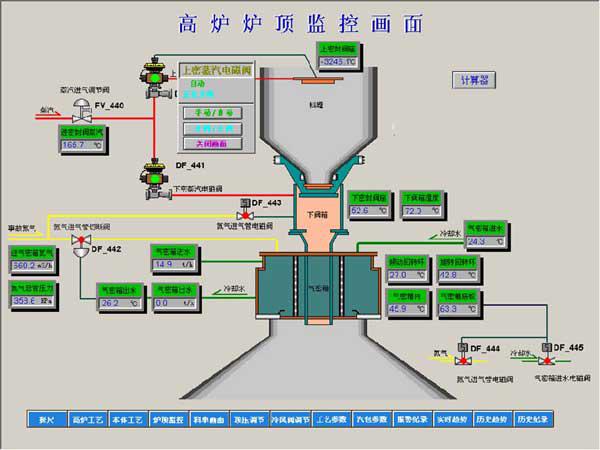

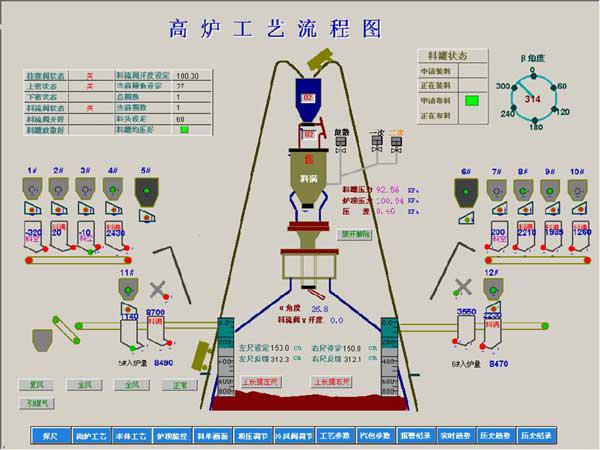

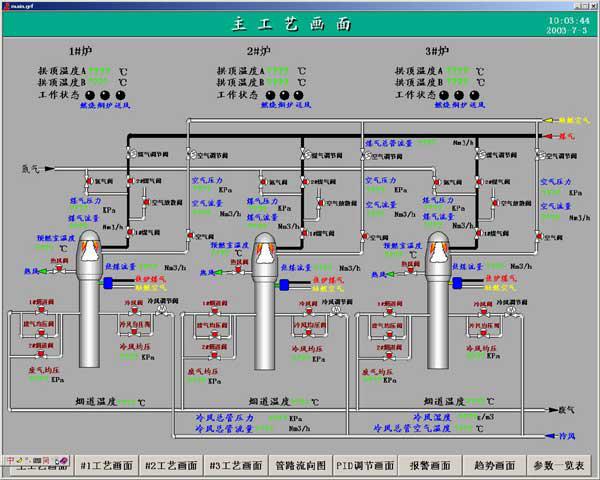

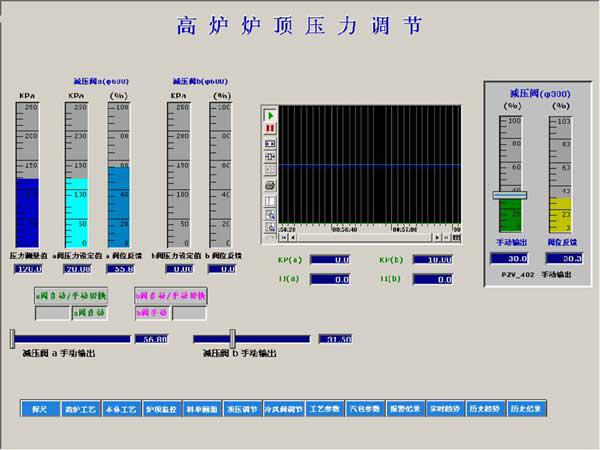

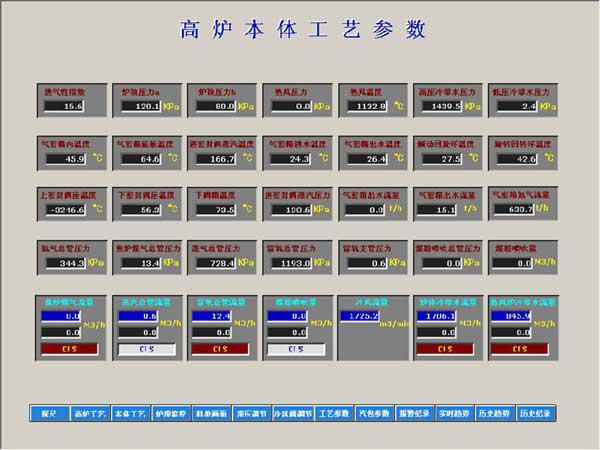

       绘制多幅工艺流程画面、设备启停画面、工艺参数画面、阀门操作画面、设备方位图、报警画面、报警纪录、历史纪录、实时趋势以及历史趋势画面。使操作人员可以通过画面监视整个生产过程,启停设备、监视参数、调节阀门,观察趋势,查询历史纪录。

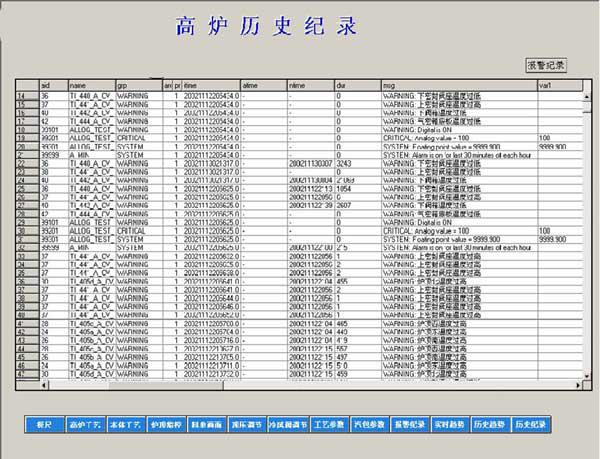

8、报表功能与历史趋势

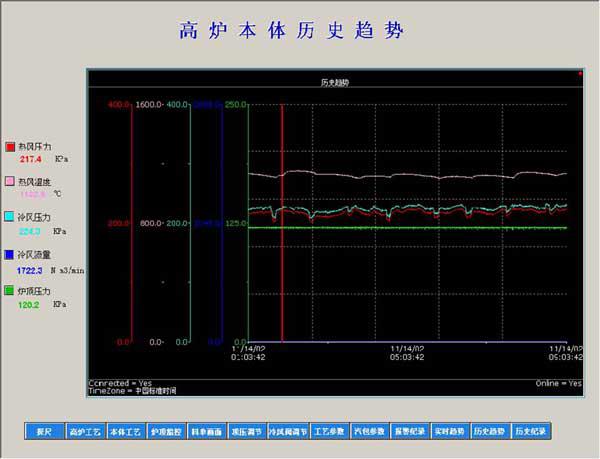

       报表分为班报、日报、月报,可定时打印,也可手动任意时间打印。一些重要参数,如热风温度、热风压力、冷风流量、冷风压力、炉顶压力、左右探尺等,我们对其进行历史数据存储,形成历史趋势,可以随时进行查看。
9、机群系统控制
       本套计算机网络系统采用两级控制,基础级采用MB+网连接,实现各控制主机的分布式控制;监控级采用光纤以太环网,实现各监控终端的集中显示操作、管理、故障自诊断,统一调度,协调处理,实现高效并行处理的系统 。该系统具有系统开发周期短、用户投资风险小、系统价格低、节约系统资源、系统扩展性好、用户编程方便等诸多优点,可实现高效的通讯、全局资源的有效管理和利用以及良好的并行程序设计环境。
